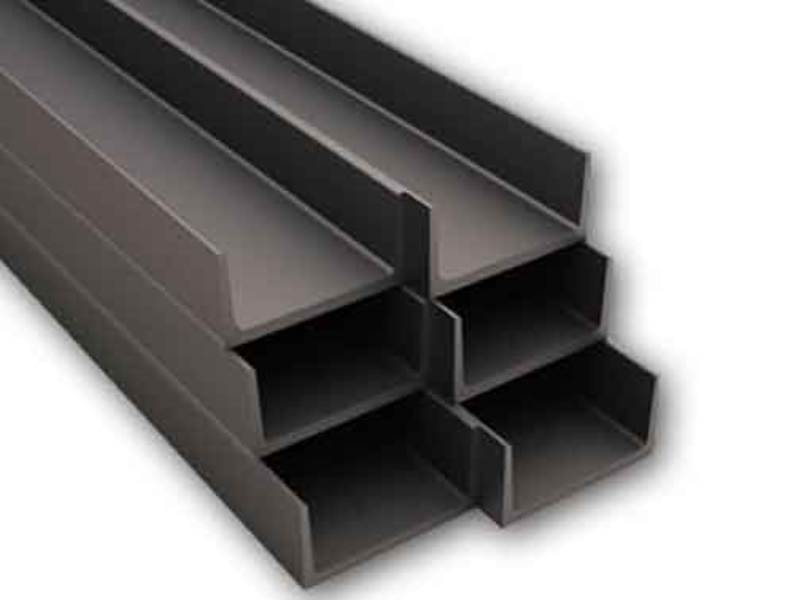

NPU DEMİR ÖLÇÜLERİ NPU DEMİR GEOMETRİK ÖLÇÜLERİ NPU DEMİR KESİT ALANI Npu Ağırlık Kesitin Çevre Alanı m2 kg/m m2/m
NPU h b t s F G U
NPU mm mm mm mm m2 kg/m m2/m
NPU 40 40 20 5 5,5 3,66 2,87 0,142
NPU 50 50 25 5 6 4,92 3,86 0,181
NPU 65 65 42 7,5 5,5 9,03 7,09 0,273
NPU 80 80 45 8 6 11 8,64 0,312
NPU 100 100 50 8,5 6 13,5 10,6 0,372
NPU 120 120 55 9 7 17 13,4 0,434
NPU 140 140 60 10 7 20,4 16 0,489
NPU 160 160 65 10,5 7,5 24 18,8 0,546
NPU 180 180 70 11 8 28 22 0,611
NPU 200 200 75 11,5 8,5 32,2 25,3 0,661
NPU 220 220 80 12,5 9 37,4 29,4 0,718
NPU 240 240 85 13 9,5 42,3 33,2 0,775
NPU 260 260 90 14 10 48,3 37,9 0,834
NPU 280 280 95 15 10 53,3 41,8 0,890
NPU 300 300 100 16 10 58,8 46,2 0,950
NPU 320 320 100 17,5 14 75,8 59,5 0,982
NPU 350 350 100 16 14 77,3 60,6 1,050
NPU 380 380 102 16 13,5 80,4 63,1 1,110
NPU 400 400 110 18 14 91,5 71,8 1,182

Üretim aralığı:

● Yükseklik (h): 30 mm ile 400 mm arasında
● Genişlik (b): 15 mm ile  110 mm arasında.
● Kalınlık (s): 4 mm ile 14 mm arasında.

Teknik Özellikler:
● Yükseklik (h) tolerans:
    h= 30mm - 60mm arası ±1.5 mm
    h= 65mm - 140mm arası ±2.0 mm
    h=160mm - 240mm arası ±3.0 mm
    h=260mm - 400mm arası ±3.0 mm
● Genişlik (b) tolerans:
    b= 15mm - 60mm  arası ±1.5 mm
    b=65mm - 110mm arası ±2.0mm
● Kalınlık (s)  tolerans:
    s= 4mm - 6 mm arası ±0.5 mm
    s= 7mm - 14mm arası ±0.7 mm

Üretim Standartları:
TS 912, DIN 1026
