mm 1000*2000 1200*2400 1250*2500 1500*3000 1500*4000 1500*6000
1,20 19,20 27,65 30,00 43,20 57,60 86,40
1,50 24,00 34,56 37,50 54,00 72,00 108,00
2,00 32,00 46,08 50,00 72,00 96,00 144,00
2,50 40,00 57,60 62,50 90,00 120,00 180,00
3,00 48,00 69,12 75,00 108,00 144,00 216,00
4,00 64,00 92,16 100,00 144,00 192,00 288,00
5,00 80,00 115,20 125,00 180,00 240,00 360,00
6,00 96,00 138,24 150,00 216,00 288,00 432,00
7,00 112,00 161,28 175,00 252,00 336,00 504,00
8,00 128,00 184,32 200,00 288,00 384,00 576,00
9,00 144,00 207,36 225,00 324,00 432,00 648,00
10,00 160,00 230,40 250,00 360,00 480,00 720,00
12,00 192,00 276,48 300,00 432,00 576,00 864,00
14,00 224,00 322,56 350,00 504,00 672,00 1.008,00
15,00 240,00 345,60 375,00 540,00 720,00 1.080,00
16,00 256,00 368,64 400,00 576,00 768,00 1.152,00
18,00 288,00 414,72 450,00 648,00 864,00 1.296,00
20,00 320,00 460,80 500,00 720,00 960,00 1.440,00
22,00 352,00 506,88 550,00 792,00 1.056,00 1.584,00
25,00 400,00 576,00 625,00 900,00 1.200,00 1.800,00
30,00 480,00 691,20 750,00 1.080,00 1.440,00 2.160,00
35,00 560,00 806,40 875,00 1.260,00 1.680,00 2.520,00
40,00 640,00 921,60 1.000,00 1.440,00 1.920,00 2.880,00
45,00 720,00 1.036,80 1.125,00 1.620,00 2.160,00 3.240,00
50,00 800,00 1.152,00 1.250,00 1.800,00 2.400,00 3.600,00
60,00 960,00 1.382,40 1.500,00 2.160,00 2.880,00 4.320,00
70,00 1.120,00 1.612,80 1.750,00 2.520,00 3.360,00 5.040,00
80,00 1.280,00 1.843,20 2.000,00 2.880,00 3.840,00 5.760,00
90,00 1.440,00 2.073,60 2.250,00 3.240,00 4.320,00 6.480,00
100,00 1.600,00 2.304,00 2.500,00 3.600,00 4.800,00 7.200,00

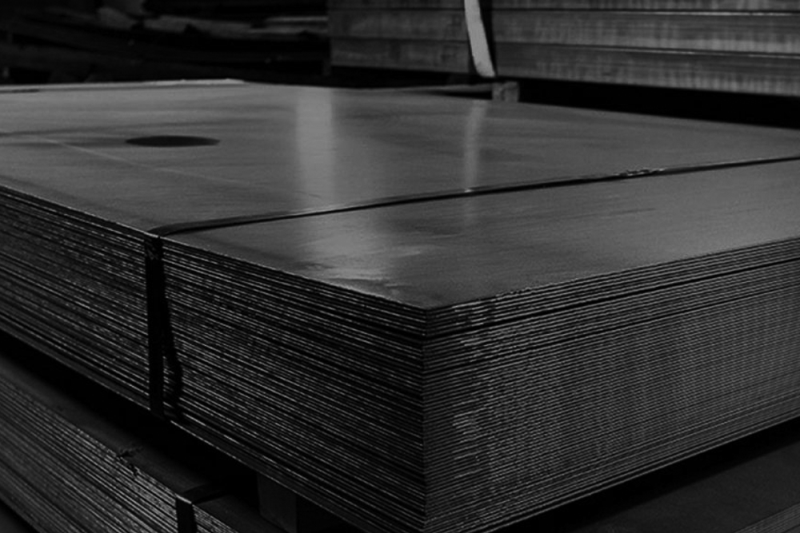

Sac, levha haline getirilmiş demir malzeme. Kalın levhaların silindirler arasından geçirilmesiyle, yani haddelemeyle elde edilir.  Değişik kalınlıklarda olan bu saclar, belirli standart ölçüler dahilinde veya şeritler halinde kesilir.

Çeşitli tekerlekli vasıtaların kapakları, gemi gövdeleri ve pekçok teknolojik uygulama sahası yanında sacların en önemli kullanılma alanlarından biri de elektrik araçlarıdır. Elektrik motorlarının rotor, stator sargılarının ve transformatör sargılarının çekirdeğini silisyumlu sac demetleri teşkil eder. Silisli sacların en önemli özelliği, taşıdığı silisyum sayesinde manyetik kayıpları minimuma indirmesi ve neticede verimi arttırmasıdır. Ayrıca demire katılan bu silis, demirin manyetik özelliklerinde zamanla meydana gelebilecek değişiklikleri azaltarak, demiri daha kararlı hale getirir. Haddeleme sırasında sac kristallerinin belirli bir doğrultuda yönelmesi sacın manyetik özellikler bakımından kalitesinin artmasına ve belirli bir manyetik devre için daha az saca ihtiyaç göstermesine sebep olur.

Kısaltma açıklamaları



RKK    :    KENARLARI KESİLMEMİŞ RULO
R    :    KENARLARI KESİLMİŞ RULO
TR    :    TEMPERLENMİŞ, KENARLARI KESİLMİŞ RULO
TRKK    :    TEMPERLENMİŞ, KENARLARI KESİLMEMİŞ RULO
HCKK    :    SOĞUK HADDELEMEYE UYGUN, KENARLARI KESİLMEMİŞ RULO
TCKK    :    SOĞUK HADD. UYGUN, BOBİN HAZ. GEÇMİŞ, TEMPERLENMİŞ, KENAR. KESİLMEMİŞ RULO
BCKK    :    SOĞUK HADD. UYGUN, BOBİN HAZ. GEÇMİŞ, KENARLARI KESİLMEMİŞ RULO
RP    :    DEKAPE EDİLMİŞ, KENARLARI KESİLMİŞ RULO
RPKK    :    DEKAPE EDİLMİŞ, KENARLARI KESİLMEMİŞ RULO
MRKK    :    MOTİFLİ, KENARLARI KESİLMEMİŞ RULO
RD    :    DİLİNMİŞ, KENARLARI KESİLMİŞ RULO
RPD    :    DEKAPE EDİLMİŞ, DİLİNMİŞ, KENARLARI KESİLMİŞ RULO
THRU    :    TEMPERLENMİŞ, KENARLARI KESİLMİŞ RULODAN KESİLMİŞ SAC
HRU    :    KENARLARI KESİLMİŞ RULODAN KESİLMİŞ SAC
HRUKK    :    KENARLARI KESİLMEMİŞ RULODAN KESİLMİŞ SAC
HRP    :    DEKAPE EDİLMİŞ, KENARLARI KESİLMİŞ RULODAN KESİLMİŞ SAC
LP    :    DEKAPE EDİLMİŞ, KENARLARI KESİLMİŞ RULODAN KESİLMİŞ LEVHA
LR    :    KENARLARI KESİLMİŞ RULODAN KESİLMİŞ LEVHA
LRKK    :    KENARLARI KESİLMEMİŞ RULODAN KESİLMİŞ LEVHA
L    :    KENARLARI KESİLMİŞ DÜZ LEVHA
LKK    :    KENARLARI KESİLMEMİŞ DÜZ LEVHA
DS    :    DÖKÜM SLABI
